Soluzioni di sistema complete

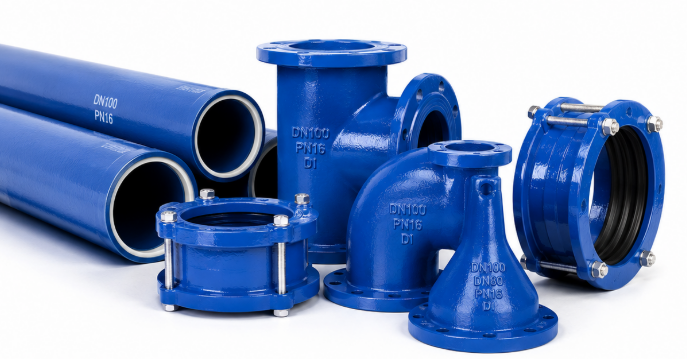

Sistema completo di tubi e raccordi in ghisa sferoidale, compresi tubi, giunti, curve, raccordi a T e riduttori. Progettato per la trasmissione di acqua potabile, reti fognarie e applicazioni industriali.
Caratteristiche del prodotto
Il ferro duttile resiste bene alla corrosione. Gestisce l'alta pressione senza problemi. I tubi sono disponibili in varie lunghezze. I raccordi includono curve e T. Anche croci e riduttori. Disponibili adattatori flangiati. Fodera in cemento all'interno. Rivestimento esterno in zinco. Protezione epossidica aggiuntiva. Il foro liscio riduce l'attrito. Giunti a prova di perdite-sicuri. Processo di installazione semplice. Richiede poca manutenzione. Soluzione-economica. Dimensioni personalizzate possibili. Servizio di consegna rapido.
Scenari applicativi
Sistemi di approvvigionamento idrico
Impianti di trattamento delle acque reflue
Linee idriche industriali
Reti antincendio
Progetti di irrigazione
Operazioni minerarie
Lavorazione chimica
Impianti HVAC
Lavori comunali
Distribuzione del gas
Specifiche tecniche principali
| Articolo | Specifica |
|---|---|
| Gamma di prodotti | Tubi DI (DN80–DN2000) + raccordi corrispondenti |
| Norma sui tubi | ISO 2531 / EN 545 / EN 598 |
| Norma di montaggio | ISO 2531/EN 545 |
| Classi di pressione | K9 / K10 / K12 / C25 / C30 / C40 |
| Tipi di giunti | T-tipo a pressione-/Auto-ancorante/Flangiato |
| Lunghezza effettiva | 6.000 mm (lunghezza tubo standard) |
| Fodera interna | Malta cementizia (ISO 4179) |
| Rivestimento esterno | Zinco + resina epossidica (ISO 8179) / FBE / PU |
Applicazione
Condutture di trasmissione di acqua grezza e acqua potabile a lunga distanza-
Reti comunali di distribuzione idrica
Raccolta delle acque reflue e sistemi principali di forzatura
Circuiti dell'acqua di raffreddamento industriale
Rete ad anello antincendio
Schemi di irrigazione e di approvvigionamento idrico agricolo
Materiali
Corpo del tubo e del raccordo: ghisa sferoidale EN-GJS-400-15 / EN-GJS-450-10 (ASTM A536)
Guarnizioni a pressione: EPDM (approvato per acqua potabile) secondo EN 681-1
Rivestimento interno: Malta cementizia ISO 4179 (Tipo M standard o Tipo T a spessore)
Rivestimento esterno: Zinco metallico (minimo 130 g/m²) + finitura epossidica rossa ISO 8179
Rivestimenti opzionali: Fusion bonded epossidico (FBE) o poliuretano (PU) per terreni aggressivi
Passaggi di installazione
Preparare adeguatamente la trincea
Disporre il letto del tubo in modo uniforme
Pulire accuratamente le estremità del tubo
Applicare il lubrificante correttamente
Assemblare i giunti in modo sicuro
Controllare attentamente l'allineamento
Verificare eventuali perdite
Riempi gradualmente
Compattare adeguatamente il terreno
Vantaggi del prodotto
Durata eccellente
Forza superiore
Resistenza alla corrosione
Installazione semplice
Lunga durata
Bassa perdita di attrito
Prestazioni ad alto costo
Ampia gamma di dimensioni
Molteplici opzioni
Servizio affidabile
Dettagli dell'imballaggio
Imballiamo tutti i tubi e raccordi DI con la massima cura. Ciascuna estremità del tubo riceve tappi di plastica. Questi prevengono danni durante il trasporto. L'imbottitura anti-shock circonda tutti i prodotti. L'impacchettamento di nastri di acciaio garantisce spedizioni più grandi. Un robusto pallet di legno costituisce la base. Ciò consente una facile movimentazione del carrello elevatore. Le coperture-resistenti alle intemperie proteggono dagli elementi. Le chiare etichette identificative mostrano il contenuto. Includono codici prodotto e dimensioni. I manuali di installazione accompagnano ogni spedizione. I certificati di qualità forniscono garanzia. Il nostro imballaggio garantisce una consegna sicura. I tuoi tubi e raccordi DI arrivano perfettamente. Mantengono sempre ottime condizioni. Ciò riflette il nostro impegno per la qualità.
Servizio di supporto
Garanzia 24 mesi
Consulenza tecnica
Guida all'installazione
Fornitura pezzi di ricambio
Risposta all'emergenza
Supporto in linea
Servizio di formazione
Feedback gradito
Opzioni di personalizzazione
Disponibili misure speciali
Rivestimenti personalizzati offerti
Possibili rivestimenti speciali
Servizio di stampa loghi
Personalizzazione del pacchetto
Requisiti di etichettatura
Standard di certificazione
Certificato ISO 9001
Conforme alla norma ISO 2531
Norma EN545
Omologazione AWWA C151
Ispezione-di terze parti
Accessori
Guarnizioni a pressione-: EPDM (standard), NBR (resistente all'olio) o Viton (alta temperatura)
Sistemi di giunzione vincolati: presa auto-ancorante con segmenti di bloccaggio in acciaio inossidabile
Adattatori flangiati: Pezzi di transizione per collegare tubi DI a valvole o tubi in acciaio
Lunghezze di tubi personalizzate: lunghezze non-standard per requisiti di progetto specifici
Rivestimento esterno in poliuretano (PU): per ambienti ad alta abrasione o installazioni marine
Rivestimento interno epossidico ad alto spessore-: per fluidi industriali aggressivi o ridotte perdite per attrito
Guaina in PE: rivestimento esterno in polietilene per un'ulteriore protezione dalla corrosione del suolo
Test delle prestazioni
Test idrostatico del tubo: ciascun tubo è stato testato ad almeno 1,5 volte la pressione nominale secondo ISO 2531
Prova di trazione del tubo: carico di rottura minimo 420 MPa con allungamento del 10% secondo ISO 6892
Microstruttura del tubo: nodularità della grafite minima del 90% secondo ISO 945
Test idrostatico del raccordo: ciascun raccordo è stato testato a 1,5 volte la pressione nominale secondo EN 12266
Ispezione del rivestimento: rilevamento dello spessore, della durezza e delle fessure della malta cementizia secondo ISO 4179
