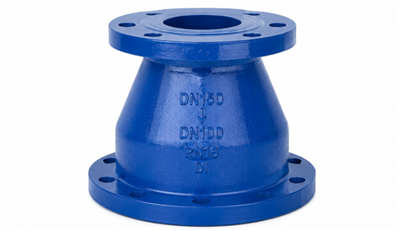

Soluzione per una transizione graduale delle dimensioni

Raccordi in ghisa sferoidale prodotti secondo le norme EN 545 e ISO 2531. Adatto per sistemi di acqua sotterranea e interrata-, fognature e sistemi a pressione industriali.

Caratteristiche del prodotto

La struttura in ferro duttile resiste alla corrosione. Gestisce l'alta pressione. Questi raccordi resistono agli urti. Durano decenni. Scegli tra molti tipi. Seleziona diverse dimensioni. Scegli vari rivestimenti. Procurati un rivestimento in cemento. Ricevere rivestimento epossidico. Goditi le superfici lisce. Prevenire efficacemente le perdite. Ridurre la perdita di attrito. Mantenere l'efficienza del flusso.

Caratteristiche del prodotto

Un unico stampo copre più diametri: costi di attrezzaggio ridotti con design di prese che accettano raccordi per tubi standard in tutta la gamma.

Guarnizione di tenuta a 360-gradi: l'anello in gomma di tipo T fornisce una compressione circonferenziale completa, eliminando i rischi di perdite nei punti.

Giunti ad assemblaggio rapido: le connessioni a pressione-non richiedono bulloni o fusione a caldo, riducendo la manodopera di installazione sul campo fino al 60%.

Flessibilità angolare-incorporata: ciascun giunto a spinta- consente una deflessione da 2 a 5 gradi (a seconda delle dimensioni), consentendo una posa curva naturale senza piegature aggiuntive.

Precisione della faccia flangiata: fori per bulloni realizzati secondo i modelli EN 1092-2 o ANSI B16.1 Classe 125/150 per un accoppiamento senza perdite.

Integrità del rivestimento in cemento: il rivestimento-applicato in fabbrica ISO 4179 copre tutte le superfici interne, comprese le zone di transizione delle prese.

Specifiche tecniche principali

Articolo	Specifica

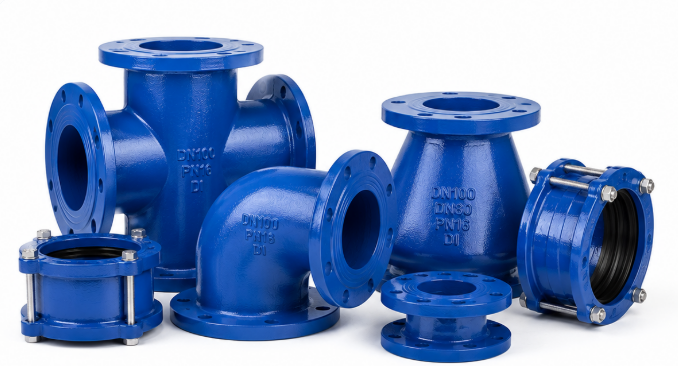

Tipo di prodotto	Raccordi duttili (curve, raccordi a T, riduttori, tappi, croci)
Opzioni congiunte	A pressione-sul tipo a T-/flangiato/con rubinetto
Gamma di diametri	DN60 – DN1400
Valutazioni della pressione	PN10/PN16/PN25
Gradi di piegatura	22,5 gradi / 45 gradi / 90 gradi (stock), 11,25 gradi (su richiesta)
Norma di produzione	EN 545 / EN 598 / ISO 2531

Procedura di produzione

Fondiamo ferro di qualità. Aggiungi leghe precise. Crea ferro duttile. Utilizzare la fusione centrifuga. Macchina accurata. Applicare rivestimenti. Aggiungi rivestimenti. Testare accuratamente. Ispezionare meticolosamente.

Applicazione

Reti di distribuzione dell'acqua rurale

Condutture fognarie e linee di collettori

Tubazioni industriali per la presa dell'acqua non depurata

Collegamenti di ingresso/uscita del serbatoio di stoccaggio dell'acqua antincendio

Transizioni di ponti di tubi e attraversamenti di fiumi

Circuiti di bypass della stazione di pompaggio

Materiali

Grado di fusione: Ghisa duttile EN-GJS-400-15 (trazione minima 420 MPa, allungamento 15%)

Materiale guarnizione: EPDM (approvato WRAS) / NBR per residui d'olio

Rivestimento interno: Malta cementizia ISO 4179 Tipo T (spessa) o Tipo M (normale)

Rivestimento esterno: resina epossidica fusion bonded ISO 8179-2, nominale 250 micron

Bulloneria della flangia (se richiesta): acciaio al carbonio- zincato a caldo o SS304

Accessori

Kit sostituzione guarnizioni EPDM (confezioni da 5 o 10 pezzi)

Anelli di contenimento in acciaio inox per il contenimento della spinta senza calcestruzzo

Kit di conversione flangia (compresi anelli di supporto e bulloni)

Rivestimento interno epossidico ad alto spessore- (400 micron) per acque reflue aggressive

Rivestimento esterno in poliuretano per il riempimento di trincee rocciose

Guaine termorestringenti in PE per la protezione dalla corrosione dei giunti dopo il montaggio

Anelli di sollevamento incorporati-su tutti i raccordi DN300 e superiori

Tag di identificazione con codice a barre o RFID per il monitoraggio dell'inventario digitale

Test delle prestazioni

Test del guscio idrostatico: 1,5 × PN per 30 secondi, nessuna perdita visibile o sudorazione durante la fusione.

Test di tenuta della sede: 1,1 × PN applicato al giunto assemblato, zero perdite misurabili attraverso la guarnizione.

Rilevamento ferie del rivestimento: scintilla del rivestimento FBE esterno completo testato a 1.500 volt con zero guasti.

Copertura del rivestimento in cemento: ispezione della tintura UV per verificare la copertura del 100% senza punti scoperti.

Conformità dimensionale: campionamento casuale per lotto, misurazione dell'ID della presa, della profondità e del cerchio dei bulloni.

Test di trazione coupon: una colata per colata testata per una resistenza alla trazione minima di 420 MPa.

Impegno di servizio

Offri una garanzia di 24 mesi
Fornire supporto tecnico
Fornire pezzi di ricambio
Fornire una guida all'installazione
Rispondi rapidamente
Risolvi i problemi
Accetta feedback
Migliora costantemente

Perché scegliere i raccordi duttili

I nostri raccordi duttili garantiscono affidabilità. Garantiscono l'integrità del sistema. Questi prodotti soddisfano gli standard. Superano le aspettative. I professionisti si affidano ai raccordi duttili. Scelgono la qualità in modo coerente.
