Soluzione di cambio di direzione superiore

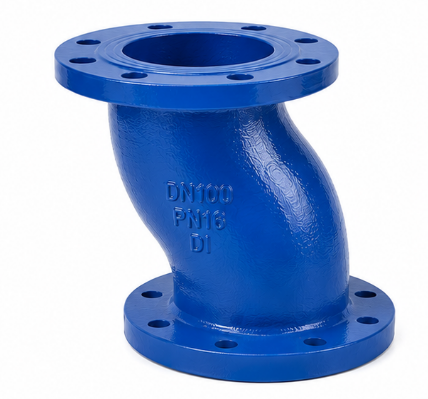

Raccordi a gomito in ferro duttile per cambi di direzione in tubazioni interrate e fuori terra-. Disponibili con angolazioni multiple con connessioni terminali a pressione-o flangiate.
Caratteristiche del prodotto
Il materiale in ferro duttile resiste alla corrosione. Gestisce efficacemente l'alta pressione. 45 gradi e angoli di 90 gradi disponibili. Diverse opzioni di raggio. Versioni a lungo e corto raggio. Estremità flangiate opzionali. Fodera in cemento all'interno. Rivestimento esterno in zinco. Verniciatura a polvere epossidica. Design con foro liscio. Connessioni a prova di perdite-. Processo di installazione semplice. Esigenze di manutenzione ridotte. Soluzione-economica. Varie dimensioni disponibili. Gamma da DN80 a DN1000.
Caratteristiche del prodotto
Angoli di piega multipli: sei angoli standard da 11,25 gradi a 90 gradi consentono cambiamenti direzionali graduali o netti senza fabbricazione personalizzata.
Opzioni presa o flangia: estremità della presa a pressione-per un'installazione rapida interrata o estremità flangiate per collegamenti imbullonati alle apparecchiature sopra-terra.
Percorso del flusso interno regolare: il design a passaggio totale con rivestimento in malta cementizia riduce al minimo la perdita di attrito e previene l'accumulo di sedimenti in corrispondenza della curva.
Spessore della parete costante: lo spessore uniforme della parete attraverso il raggio di curvatura mantiene la piena pressione nominale senza punti deboli.
Rivestimento applicato in fabbrica: rivestimento in malta cementizia centrifuga applicata prima della piegatura, che garantisce una copertura completa senza crepe all'intradosso.
Flessibilità del giunto: la versione con presa-on consente una deflessione angolare fino a 3-5 gradi per giunto, adattandosi alle variazioni di allineamento.
Protezione esterna dalla corrosione: rivestimento epossidico e zinco secondo ISO 8179 o resina epossidica fusa per condizioni di terreno aggressive.
Specifiche tecniche principali
| Articolo | Specifica |
|---|---|
| Tipo di prodotto | Raccordi a gomito in ferro duttile |
| Angoli di piegatura | 11,25 gradi / 22,5 gradi / 30 gradi / 45 gradi / 60 gradi / 90 gradi |
| Dimensione nominale | DN50 – DN2000 |
| Valutazione della pressione | PN10 / PN16 / PN25 / Classe 150 |
| Tipi di connessione | Presa-a innesto/Estremità flangiate/Presa-autoancorante |
| Standard | EN 545 / EN 598 / ISO 2531 |
Applicazione
Modifiche del percorso della pipeline attorno a ostacoli (edifici, formazioni rocciose, servizi esistenti)
Dislivelli verticali nelle tubazioni di aspirazione e scarico della stazione di pompaggio
Avvicinamenti all'attraversamento del fiume e della strada
Attacchi laterali valvola e idrante
Cambiamenti direzionali dei pipe rack per impianti
Sezioni di pullback per installazione senza scavo
Controllo di qualità
Test sulle materie prime
Verifica dimensionale
Prova di pressione
Controllo dello spessore del rivestimento
Ispezione della qualità del rivestimento
Esame visivo
Test delle prestazioni
Disposizione di certificazione
Materiali
Corpo del gomito: ferro duttile EN-GJS-400-15 / EN-GJS-450-10 (ASTM A536)
Guarnizione (per le estremità della presa): EPDM (approvato per acqua potabile) secondo EN 681-1
Rivestimento interno: Malta cementizia secondo ISO 4179 (Tipo M o Tipo T)
Rivestimento esterno: Zinco (130–200 g/m²) + finitura epossidica secondo ISO 8179
Guarnizione flangia (per estremità flangiate): EPDM a faccia piena spessore 3 mm
Standard
Dimensioni del prodotto: EN 545 / EN 598 / ISO 2531
Dimensioni faccia-a-faccia: EN 558 (per gomiti flangiati)
Dimensioni presa: ISO 2531 / EN 545
Fodera: ISO 4179
Rivestimento: ISO 8179-1 / ISO 8179-2
Test: EN 12266 / ISO 2531
Informazioni sull'imballaggio
Tappi terminali in plastica
Protezione in schiuma
Legatura di nastri di acciaio
Base per pallet in legno
Copertura-resistente alle intemperie
Etichette chiare
Manuale incluso
Copia del certificato
Servizio di supporto
Garanzia 18 mesi
Guida tecnica
Fornitura pezzi di ricambio
Supporto per l'installazione
Risposta all'emergenza
Raccolta feedback
Standard di certificazione
Certificato ISO 9001
Conforme alla norma ISO 2531
Norma EN545
Ispezione-di terze parti
Certificati di qualità
Test delle prestazioni
Test di pressione idrostatica: ciascun gomito è stato testato a 1,5 volte la pressione nominale secondo EN 12266
Test di integrità del rivestimento: malta cementizia ispezionata per eventuali crepe, in particolare all'intradosso di piega (curva interna)
Rilevamento delle vacanze del rivestimento: test delle scintille al 100% a 1.500 volt per resina epossidica esterna
Controllo dimensionale: dimensioni dal centro-all'-estremità e foro della presa verificati secondo ISO 2531
Ispezione della scanalatura della guarnizione: la scanalatura interna della presa è stata controllata per verificarne la finitura liscia e il profilo corretto
Verifica del materiale: analisi spettrografica secondo EN 1563 per il grado di ghisa sferoidale
Ispezione-di terze parti: disponibile tramite SGS, Bureau Veritas o designata dal cliente
Accessori
Angoli di piegatura di 11,25 gradi, 22,5 gradi, 30 gradi, 45 gradi, 60 gradi per cambiamenti di direzione graduali
Versione flangiata per installazione fuori-terra o su impianto
Versione con presa auto-ancorante con anelli di bloccaggio in acciaio inossidabile per il contenimento della spinta
Gomito a doppia presa (presa su entrambe le estremità) per collegamenti da tubo-a-tubo
Gomito a doppia flangia (flangiato su entrambe le estremità) per connessioni bullonate
Flangiato con gomito a presa per la transizione tra tipi di connessione
Rivestimento interno speciale: resina epossidica ad alto- spessore per fluidi aggressivi o attrito ridotto
