Applicazioni principali

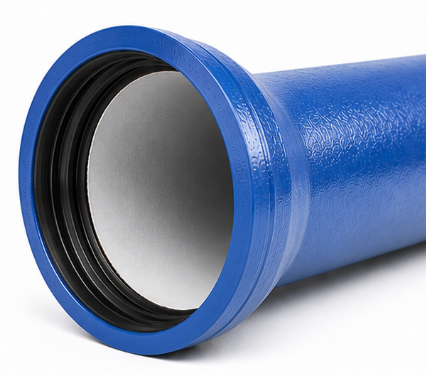

Tubo in ghisa duttile centrifugato prodotto in conformità alla norma ISO 2531, progettato per applicazioni a pressione e non-a pressione nei sistemi di approvvigionamento idrico, fognari e di trasmissione industriale.

Peso del tubo in ghisa sferoidale con interfaccia di tipo T- e lunghezza di posa del tubo in tonnellate (lunghezza effettiva standard 6 metri)

		Classe K9		Classe C
Diametro Nominale DN (mm)	Diametro esterno DE (mm)	Spessore nominale della parete e (m)	Peso nominale (kg)	Valutazione della pressione	Spessore nominale della parete e(mm)	Peso nominale (kg)
80	98	6.0	77	C40	4.4	58
100	118	6.0	95	C40	4.4	71
150	170	6.0	144	C40	4.5	106
200	222	6.3	194	C40	4.7	146
250	274	6.8	255	C40	5.5	210
300	326	7.2	323	C40	6.2	282
350	378	7.7	403	C30	6.3	335
400	429	8.1	482	C30	6.5	394
450	480	8.6	575	C30	6.9	472
500	532	9.0	669	C30	7.5	565
600	635	9.9	882	C30	8.7	783
700	738	10.8	1123	C25	8.8	931
800	842	11.7	1394	C25	9.6	1164
900	945	12.6	1691	C25	10.6	1445
1000	1048	13.5	2017	C25	11.6	1758
1200	1255	15.3	2758	C25	13.6	2480
1400	1462	17.1	3669	C25	15.7	3401
1500	1565	18.0	4147	C25	16.7	3909
1600	1668	18.9	4633	C25	17.7	4406
1800	1875	20.7	5777	C25	19.7	5557
2000	2082	22.5	7001	C25	21.8	5965
2200	2288	24.3	8365	C25	23.8	8288
2400	2495	26.1	9811	C25	25.8	9797
2600	2702	27.9	11392	C25	27.9	11392

Caratteristiche del prodotto

product-1214-775

Elevata resistenza meccanica con eccellente duttilità, che fornisce una resistenza superiore agli urti, ai picchi di pressione e ai carichi di terra.

Il rivestimento interno in malta cementizia è conforme agli standard di igiene dell'acqua potabile, mantenendo la qualità dell'acqua riducendo la resistenza all'attrito durante la trasmissione.

I sistemi di rivestimento esterno, tra cui uno strato di zinco più guaine bituminose, epossidiche o in polietilene, offrono protezione dalla corrosione a lungo-termine adatta a varie condizioni del terreno.

I giunti flessibili-a pressione con guarnizioni in gomma sintetica garantiscono un'installazione rapida e consentono la deflessione angolare, riducendo la necessità di raccordi aggiuntivi.

Sistemi di giunzione vincolata disponibili per aree che richiedono resistenza alla spinta senza blocchi di spinta in calcestruzzo.

Gamma completa di raccordi compatibili tra cui curve, raccordi a T, riduttori e giunti realizzati secondo standard corrispondenti.

Materiale di base

Grado di ghisa duttile secondo ISO 1083 / EN 1563, con resistenza alla trazione minima di 420 MPa e allungamento minimo del 10% per DN80–DN1000, o 7% per diametri maggiori.

Rivestimento in malta cementizia Portland conforme alla norma ISO 4179, con rivestimenti epossidici o poliuretanici opzionali per una maggiore resistenza chimica.

Rivestimento in zinco (minimo 130 g/m²) più strato finale bituminoso conforme a ISO 8179-1 o guaina in polietilene conforme a ISO 8180.
