Panoramica del prodotto

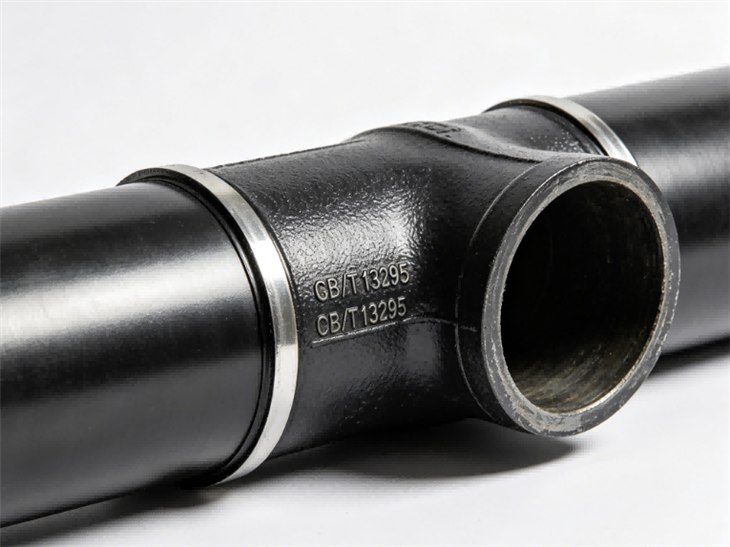

I nostri tubi in ghisa sferoidale conformi GB/T13295 sono fusi mediante centrifugazione e progettati per la trasmissione di acqua pressurizzata, inclusa acqua potabile, acqua non depurata e liquami trattati. Questi tubi combinano la robustezza dell'acciaio con la resistenza alla corrosione della ghisa, offrendo una durata di oltre 50 anni in normali condizioni operative.
Specifiche tecniche principali
Tutti i tubi sono prodotti in conformità con GB/T13295 e ISO 2531, con i seguenti parametri fondamentali:
| Parametro | Specifica |
|---|---|
| Standard | GB/T13295/ISO 2531 |
| Diametro nominale (DN) | DN80 – DN2600 |
| Classi di pressione | K9, K10, K12 |
| Lunghezza effettiva | 6.000 mm (standard) |
| Tipo di giunto | Tipo T a pressione/autoancoraggio |
| Fodera interna | Malta cementizia (applicata in fabbrica) |
| Rivestimento esterno | Zinco + resina epossidica / poliuretano (opzionale) |
Tabella delle proprietà meccaniche e delle dimensioni
Di seguito sono riportati lo spessore e il peso tipici della parete per i tubi di classe K9 (GB/T13295):
| DN | Diametro esterno (mm) | Spessore parete K9 (mm) | Peso K9 (kg/m) | Pressione di prova (MPa) |
|---|---|---|---|---|
| 100 | 118 | 4.4 | 12.2 | 5.0 |
| 150 | 170 | 4.5 | 17.8 | 4.5 |
| 200 | 222 | 4.7 | 24.0 | 4.0 |
| 300 | 326 | 5.2 | 38.5 | 3.5 |
| 400 | 429 | 5.7 | 55.0 | 3.2 |
| 600 | 635 | 7.1 | 100.0 | 2.8 |
| 800 | 842 | 8.6 | 161.0 | 2.5 |
Prestazione congiunta
Il giunto a innesto di tipo T utilizza una guarnizione EPDM installata in fabbrica conforme a GB/T 13295. Consente una deflessione angolare fino a 3-5 gradi (a seconda del diametro) e fornisce una tenuta completamente a tenuta sia in condizioni di pressione che di vuoto.
Sistema di protezione dalla corrosione
Esterno: rivestimento di zinco metallico minimo 130 g/m² + finitura epossidica rossa (spessore totale del film secco maggiore o uguale a 70 μm) per GB/T 17456.
Interno: rivestimento in malta cementizia ad alto contenuto di allumina conforme a GB/T 17457, che mantiene la qualità dell'acqua e previene la tubercolosi.
Opzionale: rivestimento in poliuretano (PU) per terreni aggressivi o installazione senza scavo.
Campi di applicazione
Reti comunali di approvvigionamento e distribuzione dell'acqua
Trasmissione di acqua grezza a lunga distanza
Sistemi fognari a gravità e pressione
Condotte idriche industriali e antincendio
Progetti idrici per l'irrigazione e l'agricoltura
Garanzia di qualità
Test di pressione idrostatica al 100% su ciascun tubo (maggiore o uguale a 1,5 volte la pressione nominale)
Prova di trazione: resistenza min. 420 MPa, allungamento min. 10%
Microstruttura: nodularità maggiore o uguale al 90% (ISO 945)
Certificato dei materiali EN 10204 Tipo 3.1 fornito con ogni spedizione
Ispezione di terze parti (SGS, BV, ecc.) disponibile su richiesta
