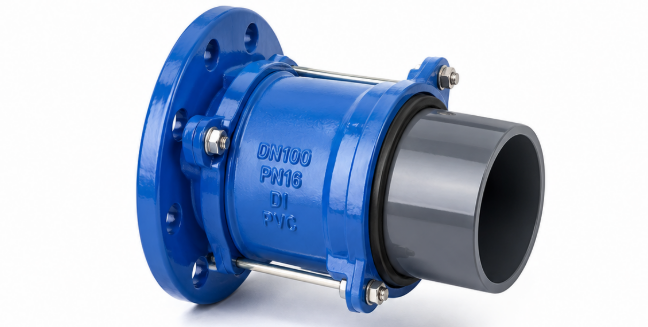

Raccordi flangiati DI

Raccordi flangiati in ferro duttile per il collegamento diretto tramite bulloni ad apparecchiature flangiate ISO, EN o ANSI. Progettato per la trasmissione dell'acqua, impianti di trattamento e tubazioni industriali.

La struttura in ferro duttile resiste alla corrosione. Gestisce condizioni di alta pressione. Questi raccordi flangiati DI sopportano carichi pesanti. Durano decenni. Scegli diverse classi di pressione. Seleziona le varie misure disponibili. Scegli più configurazioni. Ottieni un rivestimento di cemento all'interno. Ricevere il rivestimento epossidico all'esterno. Goditi le superfici lisce del foro. Prevenire completamente le perdite. Ridurre significativamente la perdita di pressione. Mantenere perfettamente l'efficienza del flusso.

Impianti di trattamento delle acque
Sistemi di fluidi industriali
Impianti antincendio
Impianti di lavorazione chimica
Acquedotto comunale
Operazioni minerarie
Sistemi HVAC
Stazioni di produzione di energia
Applicazioni marine
Progetti di irrigazione

Compatibilità flangia universale: forata secondo gli standard EN, ISO, ANSI o BS per la sostituzione diretta di raccordi flangiati in ghisa o acciaio.

Ampio assortimento di raccordi: disponibili come gomiti da 11,25 gradi a 90 gradi, T uguali e ridotti, riduttori concentrici ed eccentrici e gruppi di flange fabbricati su misura.

Facce lavorate di precisione: superfici della flangia lavorate piane con finitura superficiale controllata per garantire una compressione uniforme della guarnizione.

Integrità nominale della pressione: i raccordi mantengono la piena pressione nominale PN10/PN16/PN25 senza riduzione dello spessore della parete in corrispondenza delle transizioni delle flange.

Doppio sistema di protezione: rivestimento in malta cementizia conforme a ISO 4179 e rivestimento epossidico mediante fusione conforme a ISO 8179 di serie.

Tubazioni per impianti di trattamento acque e reflui

Collettori di aspirazione e scarico della stazione di pompaggio

Gruppi di isolamento di valvole e apparecchiature

Collegamenti della bobina del tubo a flussometri e manometri

Connessioni ingresso/uscita serbatoio e serbatoio

Smantellamento delle transizioni articolari nelle sezioni di manutenzione

Adatto per acqua potabile, acqua grezza, liquami trattati, acqua di raffreddamento industriale e liquidi neutri. Intervallo di temperatura da -10 gradi a 80 gradi in base alla selezione della guarnizione.

Corpo del raccordo: Ferro duttile GJS-400-15 / GJS-450-10 (ASTM A536 Grado 65-45-12)

Rivestimento interno: malta cementizia conforme a ISO 4179/rivestimento epossidico ad alto spessore-opzionale

Rivestimento esterno: resina epossidica fusion bonded minimo 250 micron secondo ISO 8179/poliuretano opzionale

Guarnizioni flangia (non incluse di serie): EPDM o NBR integrale

Bulloneria (non inclusa di serie): acciaio al carbonio zincato / acciaio inossidabile A2-70 o A4-80

Proteggere le facce della flangia
Usa materiali per cuscini
Fascio con nastri di acciaio
Disporre su pallet di legno
Coprire materiale impermeabile
Contrassegnare chiaramente le informazioni
Includere i manuali di installazione
Aggiungi certificati di qualità

Design e dimensioni: EN 545 / EN 598 / ISO 2531

Dimensioni flangia: EN 1092-2, Tabella 2 / ANSI B16.1, Classe 125/250

Finitura superficie flangia: EN 1092-1 / ASME B16.5 (per requisiti di superficie rialzata)

Fodera: ISO 4179, Tipo M (normale) o Tipo T (spessa)

Rivestimento: ISO 8179-1 (zinco + resina epossidica) o ISO 8179-2 (resina epossidica per fusione)

Test: EN 12266-1 / ISO 2531 Allegato G

Installa oggi stesso i nostri raccordi flangiati DI. Migliora il tuo sistema di condutture. Contattaci immediatamente. Ottieni supporto professionale.
